一、概述

     AL-RGD集中接地箱是牽引變電所內的集中接地裝置,，提供主變壓器地、軌（架空）回流，以及并聯電容器組、所用變、動力變等設備的接地回流。箱體采用不銹鋼板材質，具有防塵及密封，設計結構要求牢固，外形美觀；箱體下部側面設有散熱孔，便于通風保持干燥；箱體金屬支架鍍鋅處理，可滿足用戶提出的相應的防塵、防水、散熱及密封等方面的要求，結構牢固，外形美觀。

二、主要組成部件

集中接地箱通常包括匯流銅母排、 電流互感器、絕緣小磁柱以及電流回路二次端子排（含銅排、流互、端子排等）這些部件。箱體內設互感器二次保護接地小銅排，與互感器二次保護接地進行連接，箱體內部側面安裝電流互感器二次接線端子排，安裝牢固，接線可靠。箱體下部設電纜頭固定支撐或支架，便于輸入、輸出回流電纜的安裝與固定。

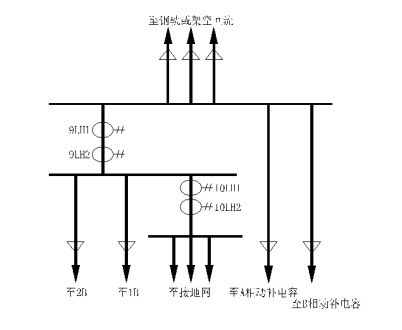

參考原理圖如下：

我公司可以根據用戶提供的特殊電氣原理圖進行設計。

三、 使用條件

1、環境溫度：不低于-30 ，不高于 +40℃；

2、安裝地點海拔高度不超過2000m,超出2000m可根據實際情況特制；

3、安裝場所周圍不得有粉塵、煤氣、煙氣等混合物。

四、訂貨需知

   用戶應當提供詳盡的電氣原理圖等相關技術要求，并提供產品所需電纜及輔助材料清單。
