AL-HY(YH)金屬氧化物避雷器添加時間：2017-07-17 16:30:20

保定奧蘭電氣科技有限責任公司專業生產避雷器，電話0312-3265230。網址：www.waterpurifiermu.com.金屬氧化物避雷器采用非線性伏安特性優異的氧化鋅電阻片，具有陡波響應良好、通流能力強、吸收能量大、殘壓低、保護裕度大等特點。

聯系電話：03123235187/3235177

AL-HY(YH)系列金屬氧化物避雷器

1、 產品簡介：

金屬氧化物避雷器采用非線性伏安特性優異的氧化鋅電阻片，具有陡波響應良好、通流能力強、吸收能量大、殘壓低、保護裕度大等特點，從而使陡波沖擊殘壓、雷電操作沖擊殘壓、操作沖擊殘壓保護裕度接近，對電氣設備絕緣提供良好的保護。

2、 正常使用條件：

（1）適應于戶內、外；

（2）環境溫度：不低于－40℃，不高于＋40℃；

（3）海拔高度不超過3000m，（瓷套式不超過1000m）；

（4）電網頻率：48～52Hz（50Hz系統），58～62Hz（60Hz系統）；

（5）長期施加在避雷器端子間的工頻電壓應不超過避雷器持續運行電壓；

（6）地震烈度7度及以下地區；

（7）最大風速不超過35m/s。

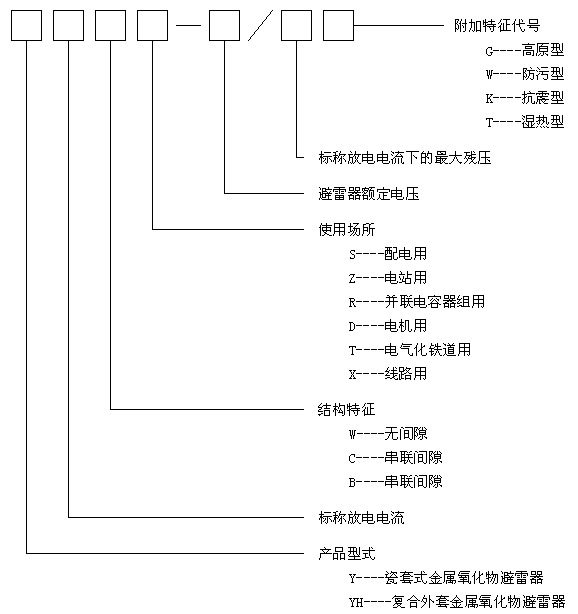

3、 型號說明：

4、 訂貨注明要求：

（1）產品型號；

（2）結構類型；

（3）環境要求（污穢、海拔）；

（4）要求的附件（計數器、監測器等）；

（5）其它特殊要求。

5、 主要技術參數：

（1）、配電用無間隙金屬氧化物避雷器技術參數 性能滿足GB11032

系統標稱電壓kV	避雷器型號	避雷器額定電壓	避雷器持續 電壓	陡波沖擊電流下殘壓	雷電沖擊電流下殘壓	操作沖擊電流下殘壓	直流1mA參考電壓≥kV	2mS方波電流A	高度 H mm	圖號
系統標稱電壓kV	避雷器型號	kV (有效值)		≤ kV (峰值)			直流1mA參考電壓≥kV	2mS方波電流A	高度 H mm	圖號
3	YH5WS-5/15	5	4	17.3	15	12.8	7.5	100	220	1
6	YH5WS-10/30	10	8	34.6	30	25.6	15	100	220	1
10	YH5WS-12/35.8	12	9.6	41.2	35.8	30.6	18	100	246	1
	YH5WS-15/45.6	15	12	52.5	45.6	39.0	23	100	246	1
	YH5WS-17/50	17	13.6	57.5	50	42.5	25	100	246	1

（2）、電站用無間隙金屬氧化物避雷器技術參數 性能滿足GB11032

系統標稱電壓kV	避雷器型號	避雷器額定電壓	避雷器持續 電壓	陡波沖擊電流下殘壓	雷電沖擊電流下殘壓	操作沖擊電流下殘壓	直流1mA參考電壓≥kV	2mS方波電流A	高度 H mm	圖號
系統標稱電壓kV	避雷器型號	kV (有效值)		≤ kV (峰值)			直流1mA參考電壓≥kV	2mS方波電流A	高度 H mm	圖號
3	YH5WZ-5/13.5	5	4	15.5	13.5	11.5	7.2	150	210	2
6	YH5WZ-10/27	10	8	31	27	23	14.4	150	210	2
10	YH5WZ-12/32.4	12	9.6	37.2	32.4	27.6	17.4	150	270	2
	YH5WZ-15/40.5	15	12	46.5	40.5	34.5	21.8	150	270	2
	YH5WZ-17/45	17	13.6	51.8	45.0	38.3	24	150	270	2
20	YH5WZ-34/85	34	27.2	98	85	72	48	200	410	5
35	Y5WZ-51/134	51	40.8	154	134	114	73	400	1100	13
35	YH5WZ-51/134	51	40.8	154	134	114	73	400	570	6
66	Y5WZ-90/235	90	72.5	270	235	201	130	400	2010	16
	YH5WZ-90/235	90	72.5	270	235	201	130	400		18
	Y10WZ-90/235	90	72.5	264	235	201	130	600	2010	16
	YH10WZ-90/235	90	72.5	264	235	201	130	600	1195	18
110	Y10WZ-96/250	96	75	280	250	213	140	800	2010	16
	YH10WZ-96/250	96	75	280	250	213	140	800	1195	18
	Y10WZ-100/260	100	78	291	260	221	145	800	2010	16
	YH10WZ-100/260	100	78	291	260	221	145	800	1195	18
	Y10WZ-102/266	102	79.6	297	266	226	148	800	2010	16
	YH10WZ-102/266	102	79.6	297	266	226	148	800	1195	18
	Y10WZ-108/281	108	84	315	281	239	157	800	2010	16
	YH10WZ-108/281	108	84	315	281	239	157	800	1195	18
220	Y10WZ-192/500	192	150	560	500	426	280	800	3606	17
	Y10WZ-200/520	200	156	582	520	442	290	800	3606	17
	Y10WZ-204/532	204	159	594	532	452	296	800	3606	17
	Y10WZ-216/562	216	168.5	630	562	478	314	800	3606	17

（3）、并聯補償電容器用無間隙金屬氧化物避雷器技術參數 性能滿足GB11032

系統標稱電壓kV	避雷器型號	避雷器額定電壓	避雷器持續 電壓	雷電沖擊電流下殘壓	操作沖擊電流下殘壓	直流1mA參考電壓≥kV	2mS方波電流A	高度 H mm	圖號
		kV (有效值)		≤ kV (峰值)
3	YH5WR-5/13.5	5	4	13.5	10.5	7.2	400 600	210	3
6	YH5WR-10/27	10	8	27	21	14.4		210	3
10	YH5WR-17/45	17	13.6	45	35	24		270	3
35	Y5WR-51/134	51	40.8	134	105	73		1100	16
	YH5WR-51/134							570	6
66	Y5WR-90/236	90	72.5	236	190	130		2010	16
	YH5WR-90/236							1195	18

（4）、并聯補償電容器用大容量復合外套無間隙金屬氧化物避雷器技術參數 性能滿足GB11032

系統標稱電壓kV	避雷器型號	避雷器額定電壓	避雷器持續 電壓	雷電沖擊電流下殘壓	操作沖擊電流下殘壓	直流1mA參考電壓≥kV	2mS 方波電流 A	高度 H mm	圖號
系統標稱電壓kV	避雷器型號	kV (有效值)		≤ kV (峰值)		直流1mA參考電壓≥kV	2mS 方波電流 A	高度 H mm	圖號
3	YH5WR-5/13.5	5	4.0	13.5	10.5	7.2	800～2000	340	4
6	YH5WR-10/27	10	8.0	27.0	21.0	14.4	800～2000	340	4
10	YH5WR-17/45	17	13.6	45.0	35.0	24.0	800～2000	340	4
35	YH5WR-51/134	51	40.8	134.0	105.0	73.0	800～2000	620	7
