電力系統的中性點接地方式是一個綜合性的技術問題，它與系統的供電可靠性、人身安全、設備安全、絕緣水平、過電壓保護、繼電保護、通信干擾（電磁環境）及接地裝置等問題有密切的聯系。我國中壓電網中，80%以上的故障是單相接地引起的，架空線為主的電網單相故障中絕大多數為瞬時性故障，而架空線供電又是中壓電網的主要形式。合理選用中性點接地方式，可以減少線路故障跳閘次數，提高供電的可靠性。在電網發展變化比較大的地區，合理選用中性點接地方式，可以減少設備的頻繁改造和更換，減少投資。大力推廣的中性點接地方式是：中性點經電阻接地。分為高阻接地和小電阻接地
接下來我們學習下小電阻接地：
a）變電站每段母線單相接地故障電容電流大于100A（35kV系統為50A）時，會引起地電位開高達數千伏，大大地超過了安全的允許值，會對低壓設備、通信線路、電子設備和人身保安都有危險，宜采用小電阻接地方式。
注：當單根電纜電容電流較大時，小電阻接地系統也可以采用加裝適當補償?shù)姆椒ㄌ岣呃^電保護靈敏度。
b）當變電站單相接地故障電流中的諧波分量超過4%，且每段母線單相接地故障電容電流大于75A時宜采用小電阻接地方式。
c）系統變化不確定性較大、電容電流增長較快的主城區，無論是否全電纜系統都可以采用小電阻接地系統。

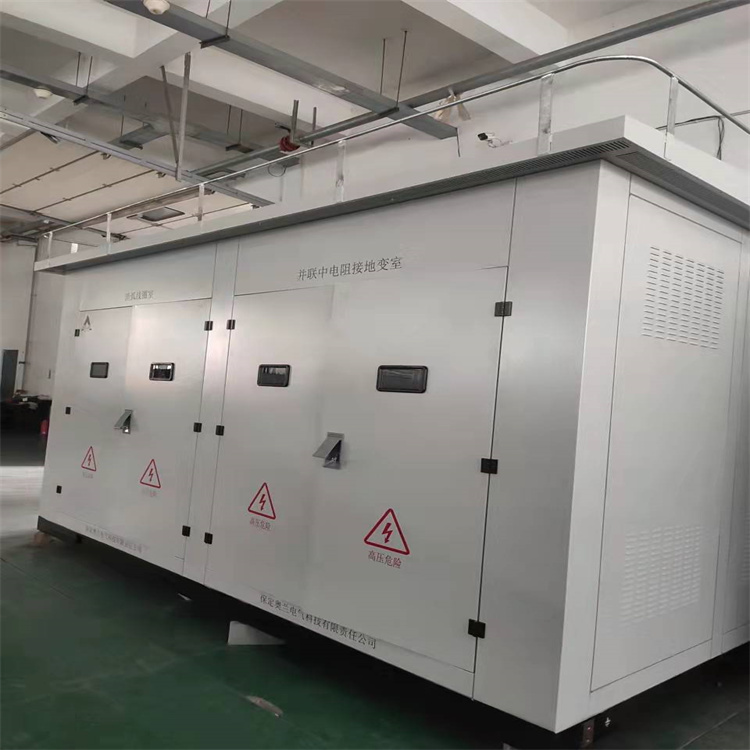

小電阻接地成套裝置由:DKSC接地變壓器（可選）、AL-FNR不銹鋼電阻器、高壓電流互感器、AL-DZK電阻柜智能監控裝置、柜體等組成。
1、電阻為耗能元件，是系統對地電容電流的泄放通道。
2、由于電阻顯著的阻尼作用，可消除由于各種原因引起的系統諧振過電壓（如：鐵磁、高頻、分頻諧振等）。
3、因接地電流高達幾百安以上，繼電保護有足夠的靈敏度和選取性，不存在選線上的問題。與線路零序繼電保護配合跳閘使用。
4、絕緣要求低，減少絕緣老化，延長設備使用壽命，提高設備可靠性可使電網建設成本降低10％～20％
5.可快速切斷接地故障點，過電壓水平低，能消除諧振過電壓，可采用絕緣水平較低的電纜和電氣設備。
小電阻接地使用場所：
a）變電站每段母線單相接地故障電容電流大于100A（35kV系統為50A）時，會引起地電位開高達數千伏，大大地超過了安全的允許值，會對低壓設備、通信線路、電子設備和人身保安都有危險，宜采用小電阻接地方式。
注：當單根電纜電容電流較大時，小電阻接地系統也可以采用加裝適當補償?shù)姆椒ㄌ岣呃^電保護靈敏度。
b）當變電站單相接地故障電流中的諧波分量超過4%，且每段母線單相接地故障電容電流大于75A時宜采用小電阻接地方式。
c）系統變化不確定性較大、電容電流增長較快的主城區，無論是否全電纜系統都可以采用小電阻接地系統。
