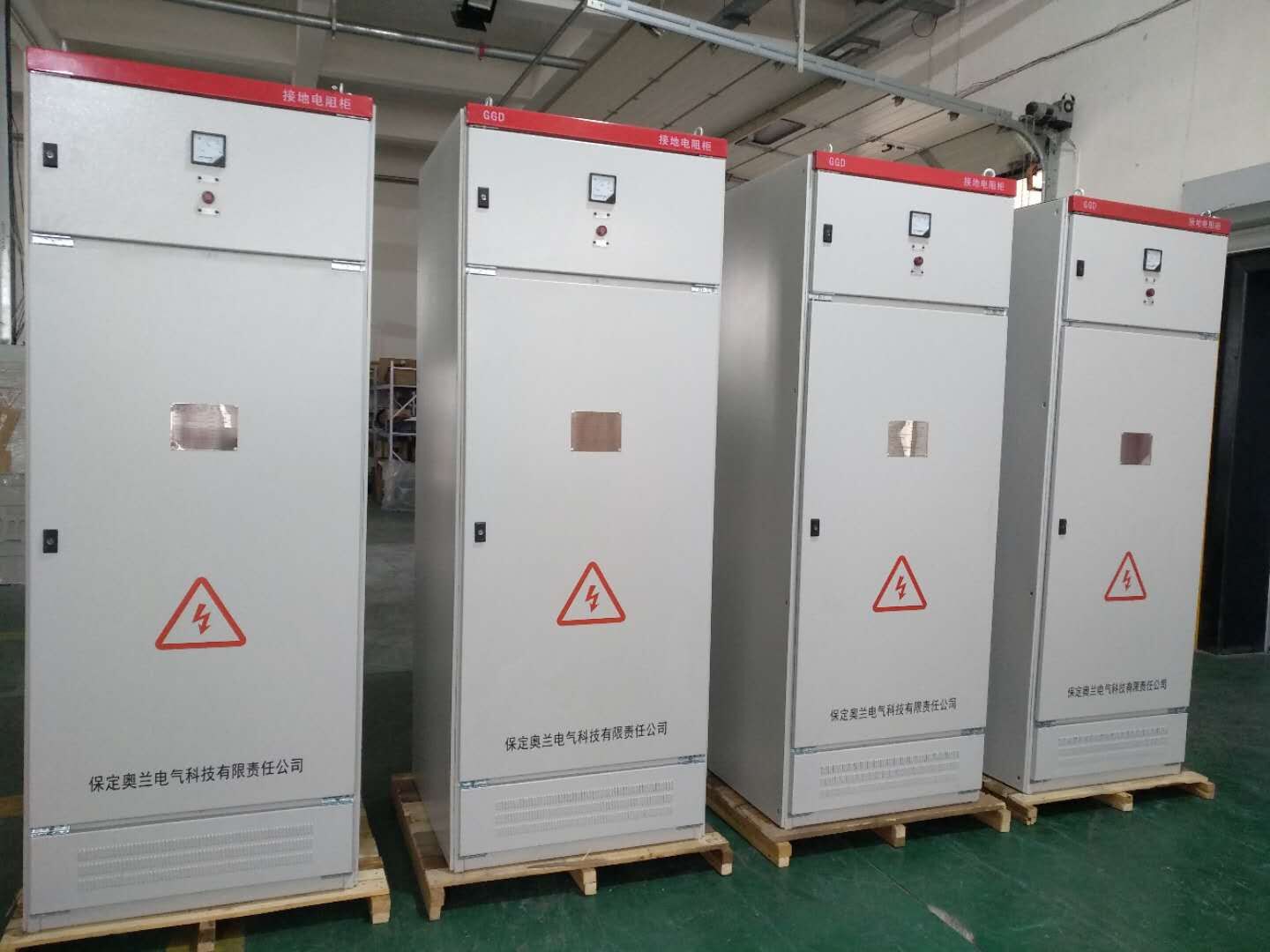

電阻柜使用同一接地裝置的并列運行的發電機、變壓器等電力設備,當其總?cè)萘坎怀^100千伏安時,接地電阻不宜大于10歐。低壓力網中,電阻柜采用接零保護時,零線宜在電源處接地,但移動式電源設備除外。
電阻柜架空線路的干線和分支線的終端以及沿線每1公里處,零線應重復接地。電纜和架空線在引入車間或大型建筑物處,零線應重復接地,但距接地點不超過50米者除外,若屋內配電屏、控制屏有接地裝置時,也可將零線直接連到接地裝置上。
低壓線路零線每一重復接地裝置的接地電阻不應大于10歐。在電力設備接地裝置的接地電阻,允許達到10歐的電力網中,每一重復接地裝置的接地電阻不應超過30歐,但重復接地不應少于三處。零線的重復接地,應充分利用自然接地體。
直流電力網中零線重復接地應采用人工接地體,并不得與地下金屬管道等有金屬連接,如無絕緣隔離裝置,相互間的距離不宜小于1米。為防止觸電危險,在低壓電力網中,嚴禁利用大地作相線或零線。對不同的接地電阻測量方法,提出的要求：采用普通電壓電流比率計型接地電阻表,測量接地電阻時,通過鐵塔的接地裝置應將接地引下線與鐵塔分開后進行測量。
通過非預應力鋼筋混凝土電桿的接地裝置,應從桿頂將接地引下線與避雷線脫離后進行測量。采用鉗形接地電阻測量儀,測量接地電阻時,不得將接地引下線與鐵塔分開進行測量,但應通過摸索和使用該型接地測量儀的經驗,消除可能產生的誤差。對架設有絕緣地線的線路,不得使用鉗形接地電阻測量儀測量桿塔的接地電阻。
